ЗАЗЕМЛЕНИЕ ПЕРЕНОСНОЕ ДЛЯ ИЗОЛИРОВАННЫХ ПРОВОДОВ ВЛ

ЗПЛ-1Н СИП

  Заземление переносное ЗПЛ-1Н СИП предназначено для наложения на изолированные провода линий напряжением до 1 кВ промышленной частоты для их заземления.

 Применяются в качестве основного средства защиты на отключенных участках проводов ВЛ от поражения высоким напряжением при его ошибочной подаче или наведенного напряжения.

Заземление переносное предусмотрено для работы при температуре окружающего воздуха от -45°С до + 45°С при относительной влажности до 98% при 25°С.

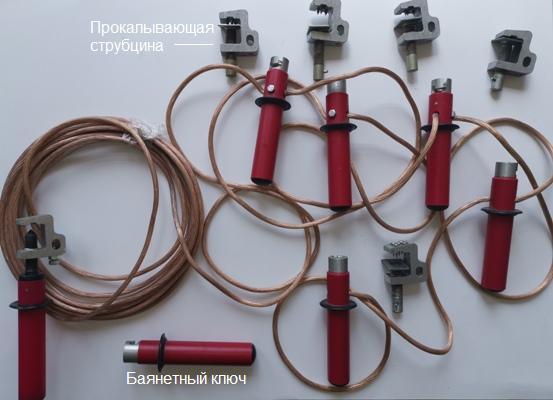

Особенностью фазных зажимов является наличие на них специальных иголок, которые при наложении заземления на линии прокалывают изолирующую оболочку проводов. Этим обеспечивается контакт фазного зажима с токоведущей частью проводов.

• Номинальное  напряжение  заземляемых, ВЛ, кВ   1
• Сечение  заземляющего  провода,  мм²  16
• Длина  межфазных перемычек, мм    1000
• Длина  заземляющего  спуска, не менее  м     10
• Количество прокалывающих струбцин  5
• Ток  термической  стойкости в течение 3 сек.,  кА  2,5
• Ток динамической стойкости, кА  14
• Транспортные  габариты, мм   420x150x100
• Масса ,  кг   4
