УКАЗАТЕЛИ ПОВРЕЖДЕНИЯ КАБЕЛЕЙ

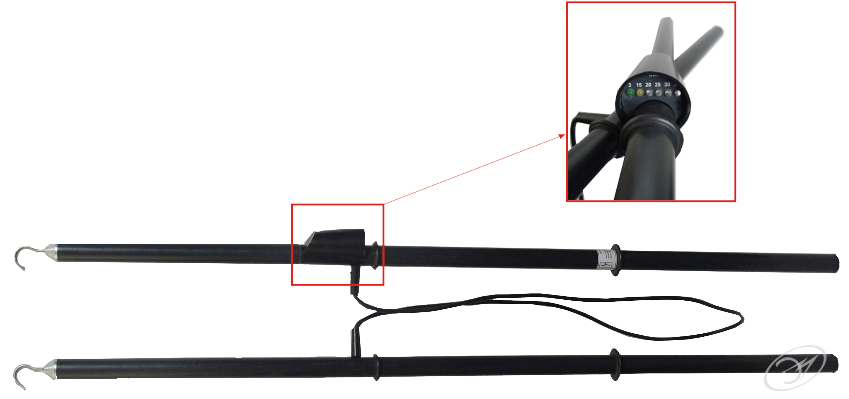

УСТРОЙСТВО ПОИСКА ПОВРЕЖДЕНИЙ ТИПА УПП-10Н









Устройство поиска повреждений типа УПП-10Н предназначено для применения в воздушных и кабельных электрических сетях 6, 10 кВ оперативно-выездным бригадам (ОВБ) для ускорения выявления аварийных линий или их участков при наличии коротких замыканий (КЗ) “на землю”. Устройтво позволяет исключить пробные включения на возможное короткое замыкание, опасное для оборудования и персонала, особенно в сетях с большими токами коротких замыканий.

Дополнительно устройство может использоваться при фазировки сети 6-10 кВ и при проверке исправности высоковольтных предохранителей.

Условия эксплуатации устройства: -температуре окружающего воздуха от -45°С до +40°С

- относительная влажность воздуха не выше 98% (при температуре +25°С).

Рабочее напряжение, кВ 6 -                                 10

Диапазон сигнализации величина тока, мА 0-    35

Погрешность индикации, не более ±                   10%

Время измерения, С, не более                             10

Длина общая, мм , в том числе                             900

   рабочих частей, мм, не более                            430

   изолирующих частей, мм                                    320

   рукояток, мм, не менее                                       140

   соединительного провода,                                 1500

Диаметр штанг, мм                                32

Габаритные размеры в упаковке, мм        1360 x 130 x 130

Масса, кг, не более                               1,3
