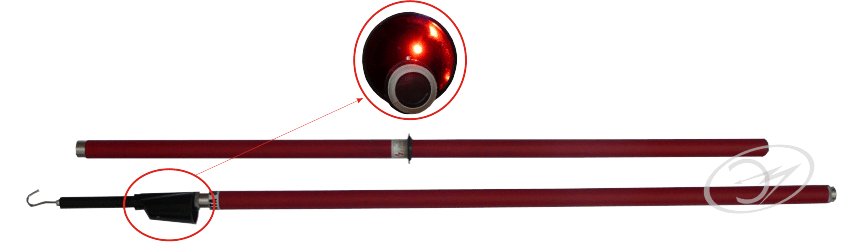

УКАЗАТЕЛЬ ВЫСОКОГО НАПРЯЖЕНИЯ 10 – 110 кВ УВН–90М–10–110 СЗ ИП

Указатель высокого напряжения УВН-90M10-110СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 10,35,110 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

Указатель УВН-90М10-110СЗ ИП относится к основным электрозащитным средствам.

Указатель работает без применения заземляющего тросика.

Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые.

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Указатель обладает возможностью самопроверки Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В ,емкостью 1500 мА/ч.

Низкая величина рабочего тока - 7,0 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.

Рабочая часть указателя выполнена из пластика марки АВS, обеспечивающий нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающий надежную изоляцию.

• Методы измерения контактный
• Виды индикации:

1. световая: импульсная
2. звуковая: прерывистая

• Напряжение питания , В 3,0
• Источник питания указателя один элемент CR-123 фирмы , напряжением 3В, емкостью 1500 мА/ч
• Величина рабочего тока, мА 7,0
