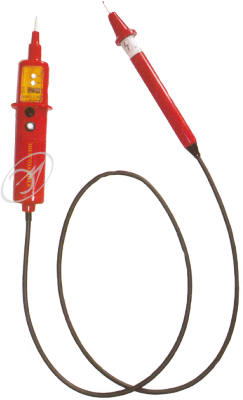

УКАЗАТЕЛЬ НАПРЯЖЕНИЯ УНИВЕРСАЛЬНЫЙ ДО 1000В ТИПА ЭЛИН – 1СЗИП – М
Указатель напряжения универсальный ЭЛИН – 1СЗИП – М двухполюсный, с импульсной светозвуковой индикацией предназначен для проверки наличия или отсутсвия напряжения в электроустановок переменного тока частотой 50 Гц и постоянного тока напряжением 25 - 400 В, в условиях эксплуатации У1 по ГОСТ 15150 (при температуре от +40 °С до -45°С и относительной влажности воздуха 98% при 25°С).
Отсутсвие светозвукового сигнала свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
Указатель типа ЭЛИН – 1СЗИП – М позволяет определить полярность постоянного тока, на что указывает свечение светодиота у знаков «+» или «-», а также «фазу» переменного тока, при этом необходимо касание рукой металлической части кнопки на корпусе указателя, в этом случае загорается газоразрядная лампа, расположенная над надписью «фаза». При нажатии на ту же кнопку вкючается светодиод, расположенный в области шупа указателя и обеспечивает освещение зоны проверки напряжения,.
- Диапазон рабочих напряжений, В
- переменного тока 25-400
- постоянного тока 25-400
- Напряжение индикации (порог), В 25
- Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, мА, не более
- в однополюсном режиме 0,6
- в двухполюсном режиме 9
- Источник питания подсветки: литиевый, марки Cr -123, напряжением 3В, емкостью 1500 мА/ч
- Продолжительность подсветки в непрерывном режиме 150 часов
- Габаритные размеры корпусов, мм, Ф43 x 250
- Длина соединительного провода, мм, не менее 1000
- Масса, кг, не более 0,15
