ЗАЗЕМЛЕНИЯ

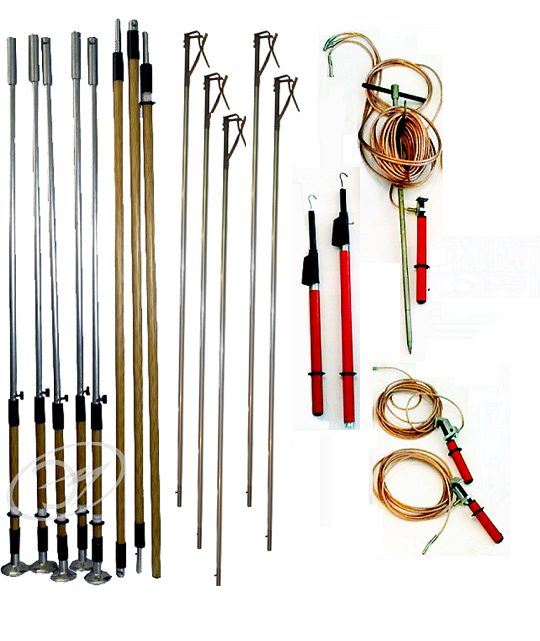

Комплект штанг для заземления воздушных линий типа КШЗУ-0,4-10Н





Комплект штанг для заземления ВЛ 0,4-10 кВ КШЗУ-0,4-10Н предназначен для заземления проводов отключенных ВЛ напряжением 0,4-10 кВ непосредственно с поверхности земли, а с указателями напряжения также для проверки наличия или отсутствия напряжения на воздушных линиях, при температуре от -45°С до +45°С и относительной влажности воздуха не выше 80% при 20°С.



  • Номинальное напряжение заземляемых ВЛ, кВ 0,4 – 10
  • Общая длина заземляющей штанги , мм 8000
  • Общая длина изолирующих секций, мм 5000
  • Сечение заземляющего провода, мм² 16 ; 25
  • Длина 3-х лучевого заземляющего провода (S=25 mm²) , м 8 х 3
  • Длина провода струбцины (S=25 mm²) , м 4,0
  • Длина заземляющего провода (S=16 mm²), м 8
  • Ток термической стойкости металлической штанги с заземляющим спуском(S=25мм²) в течении 3 сек. кА 3,6
  • Ток электродинамической стойкости, кА 22
  • Ток термической стойкости металлической штанги с заземляющим спуском (S=16мм²) ) в течении 3 сек. кА 2,3
  • Ток электродинамической стойкости, кА 14
  • Размеры заземляющего электрода, мм 30х200х1100
  • Транспортная длина, мм, не более 1700
  • Масса заземляющего электрода с кабелем, кг, не более 13
  • Масса комплекта штанг, кг, не более 18
