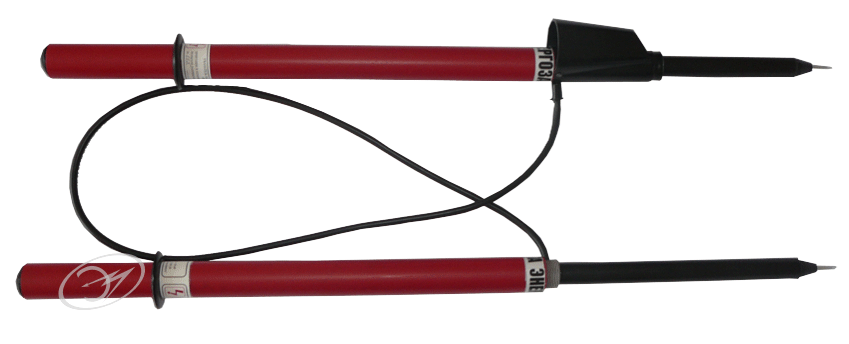

УКАЗАТЕЛЬ ВЫСОКОГО НАПРЯЖЕНИЯ С ТРУБКОЙ ФАЗИРОВКИ 6 - 10 кВ УВНУ - 2М ТФ
Указатель высокого напряжения с трубкой фазировки 6-10 кВ типа УВНУ - 2М ТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока частотой 50 и 60 Гц, при температуре от - 45°С до + 40°С и относительной влажности воздуха не выше 98% (при температуре 25°С).
Порог срабатывания указателя УВНУ-2М ТФ – соответственно таблице.
| Напряжение электроустановки, кВ | Схема согласного включения | Схемы встречного включения |
| порог срабатывания В, не ниже | порог срабатывания В, не выше | |
|
6 10 |
7600 12700 |
1500 2500 |
Указатель работает без заземления. При работе на деревянных опорах допускается заземление рабочей части.
- Габаритные размеры указателя УВНУ-2М в собранном положении, мм Ф 72 x 745
- Габаритные размеры трубки фазировки: в собранном положении, мм Ф 52 x 745
- Масса указателя УВНУ-2М ТФ не более, кг 0,8
- Длина провода для фазировки не менее, мм 1000
