УКАЗАТЕЛЬ НАПРЯЖЕНИЯ ДО 1000 В ТИПА УНН-1СЗИП-Ш
(однополюсный)
Указатель напряжения УНН-1СЗ ИП-Ш предназначен для проверки наличия или отсутсвия напряжения на линиях электропередач переменного тока напряжением от 50 до 1000 В частотой 50 Гц, при температуре от - 45°С до + 40°С и относительной влажности воздуха не выше 98 % (при + 25°С).

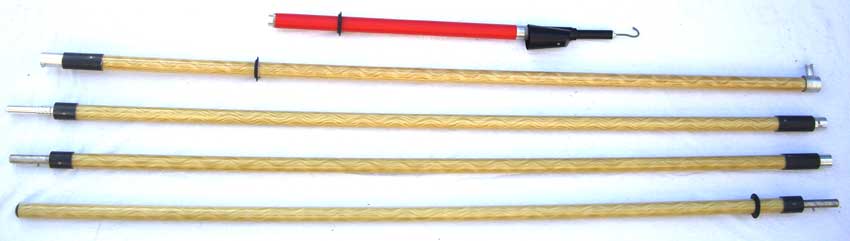

Для определения наличия или отсутствия напряжения на ВЛ с поверхности земли, без подьема на опору ВЛ, указатель комплектован удлинительной 4 –х звенной сборной изолирующей штангой .
Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые. Указатель позволяет перед эксплуатацией произвести самопроверку работоспособности.
- Номинальное напряжение электроустановки, кВ 1 Напряжение (порог) срабатывания указателя, В 12
- Величина рабочего тока, мА, не более 7
- Габаритные размеры указателя:
- в рабочем положении, мм Ф 72 х 800
- в упаковке, мм 800х100х50
- Длина удлинительной штанги в сборе, мм 6600
- Транспортная длина штанги, мм 1870
- Масса указателя, кг, не более 0,5
- Масса удлинительной штанги, кг, не более 4
- Габаритные размеры штанги в упаковке, мм 1870х70х120
- Источник питания указателя: один элемент CR - 123 , напряжением 3В, емкостью 1500 мАч.
Низкая величина рабочего тока - 7 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 5 лет.
