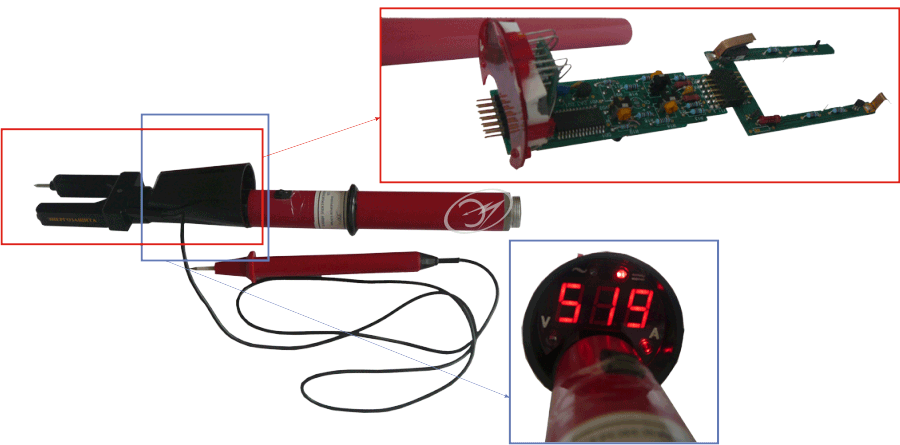

КЛЕЩИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ КТ-1000А





Клещи электроизмерительные цифровые типа КТ-1000А предназначены для определения величины постоянного и переменного тока от 0 до 1000 А промышленной частоты напряжением до 10кВ без разрыва токой цепи, а также величины напряжения постоянного и переменного тока от 0 до 1000 В как в воздушных линиях, так и в распределительных устройствах.

Индикация измеряемой величины и режима работы (переменное, постоянное, ток или напряжение) осуществляется посредством цифрового табло. Для определения величины постоянного и переменного тока воздушных линиях и распредустройствах 0.4-10 кВ, клещи комплектованы изолирующей штангой с рукояткой L=0.52 м, а в комплекте с изолирующей многофункциональной 4-х звенной сборной штангой ШО-10-4-6,6 длиной 6,6м, поставляемой по заказу потребителя за отдельную плату, клещи позволяют определять величину тока на линиях электропередач 0.4-10 кВ, без подъема на опору ВЛ, непосредственно с поверхности земли.

Переключение режимов пост/ перем. Осуществляется автоматически.

Принцип работы клещей основан на измерении величины напряженности электромагнитного поля, создаваемого вокруг токонесущего проводника, посредством совокупности калиброванных температурно-компенсированных датчиков Хола, распределенных вокруг проводника по осям вилки клещей.



  • Диапазон определения величины переменного тока, А 0-1000
  • Диапазон определения величины постоянного тока, А (в режиме автоматического переключения) 20-1000
  • Диапазон определения величины напряжения переменного тока, В 0-1000
  • Диапазон определения величины напряжения постоянного тока, В 10-1000 (в режиме автоматического переключения)
  • Условия эксплуатации У1, ГОСТ 15150
  • Рабочая температура °C -45 до +40
  • Относительная влажность 80% при 25 °C
  • Ошибка (при определении величины напряжения) % 1
  • Ошибка (при определении величины тока ) % от макс знач. тока (999 А) 1,5
  • Время запоминания значения последнего измерения 10 сек.
  • Питание: два последовательно соединенных литиевых элемента типа GR 123А
  • Ток потребления, мА 30 Габаритные размеры, мм для 0,4 кВ 430 x 55 x 72 для 10 кВ 940 x 55 x 72
  • Длина соединительного провода между корпусом клещей и дополнительным электродом для определения величины напряжения, мм 1200
  • Масса, не более, кг 0,7
